Chirp сканирование

Как работает CHIRP

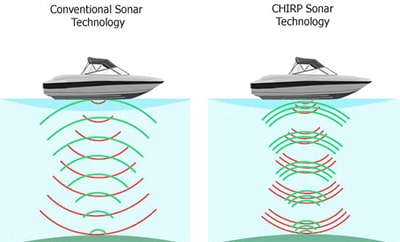

В отличие от традиционных 2D-сонаров, которые специализируются на использовании одной частоты, сонар CHIRP умнее и лучше. Он использует изменяемый диапазон или пакеты различных частот, чтобы позволить датчику сначала работать на низкой частоте, а затем модулировать более высокие импульсы, которые в десять раз превышают длительность импульса. Таким образом, в толщу воды передается от 10 до 60 раз больше энергии.

Одной из важнейших особенностей сонара CHIRP, который делает его настолько блестящим по сравнению с другими, является «Сжатие импульсов и корреляция паттернов». Используя эту функцию, CHIRP на эхолоте может быстро получать и обрабатывать обширную информацию, полученную от каждого импульса, для достижения беспрецедентного разрешения и четкого определение целей.

Еще одним приятным моментом в отношении сжатия импульсов и корреляции паттернов в сонаре CHIRP является то, что он может быстро преобразовывать расширенный частотно-кодированный импульс в ограниченный импульс с расширенной амплитудой. Этот ограниченный импульс с увеличенной мощностью может быть связан с расширенным импульсом с низкой пиковой мощностью, чтобы улучшить разрешение по дальности и улучшить соотношение сигнал / шум.

Это позволит устройству легко извлекать цель из фонового шума. Другими словами, CHIRP будет обеспечивать сканирование на больших глубинах с лучшим разделением целей и уменьшением помех в толще воды.
